MEDRAD® Mark 7 Arterion
MEDRAD® Mark 7 Arterion

MEDRAD® Mark 7 Arterion

Bayer vous propose une solution précise et pratique pour vos procédures interventionnelles et diagnostiques.

Le système d’injection MEDRAD® Mark 7 Arterion est le dernier né des injecteurs Bayer en angiographie.

MEDRAD® Mark 7 Arterion est un dispositif médical de classe IIB.

Qu’est-ce que MEDRAD® Mark 7 Arterion ?

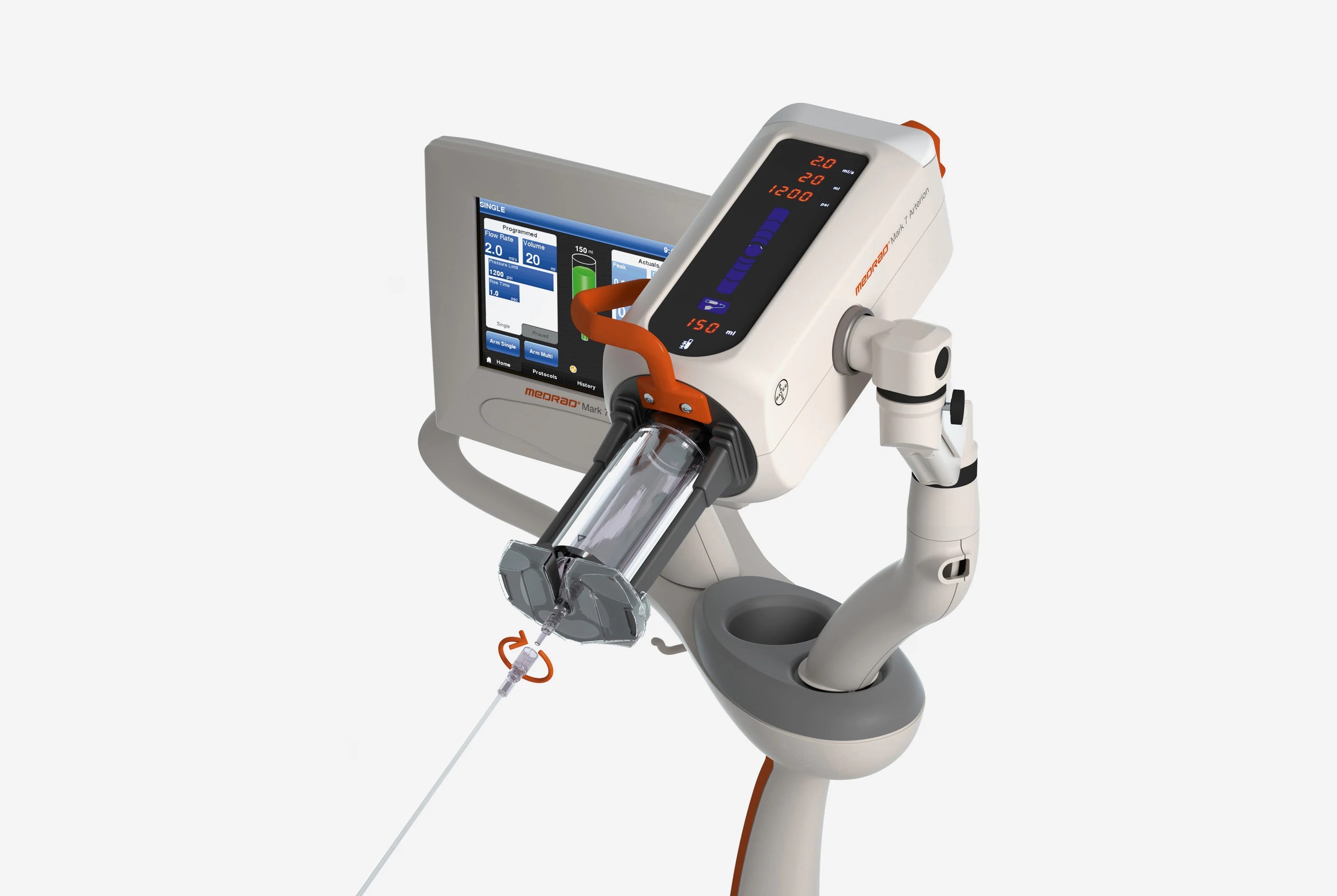

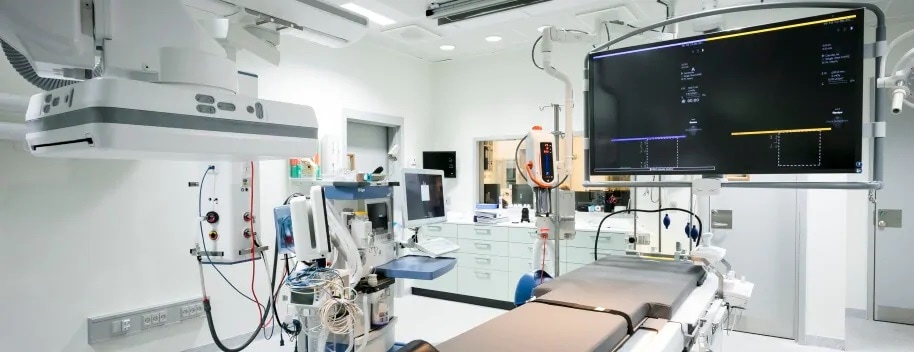

MEDRAD® Mark 7 Arterion est un système d'injection à tête unique pour l’angiographie par rayons X, conçu pour les salles de radiologie interventionnelle de pointe.1

066_Image-Highlight1_Aterion_20161013_F2R_G1A7517

Comment fonctionne MEDRAD® Mark 7
Arterion?1


MEDRAD® Mark 7 Arterion permet l’injection contrôlée de produit de contraste radio-opaque pour les besoins de l'imagerie interventionnelle en radiologie interventionnelle, cardiologie interventionnelle et chirurgie vasculaire. L’injecteur facilite l’administration du produit de contraste sous forme de débit fixe ou de débit variable grâce à une mise à niveau logicielle optionnelle. Il utilise une seringue spéciale de 150 ml (à chargement avant) et peut délivrer le produit de contraste en mode progressif.

Une optimisation des workflows pré et post-procédure :

  • Une seringue à chargement frontal, concue pour être plus pratique
  • La seringue MEDRAD® Twist & Go * permet de connecter la tubulure rapidement, d’une seule main
  • Procédure de démontage des consommables simplifiée, sans avoir à détacher la tubulure de la seringue**



067_Image-Highlight2_Aterion_Icons1-3

* Tourne et fonctionne : connexion rapide
** Conformément au manuel constructeur Mark 7 Arterion



Quels sont les principaux composants et les configurations du système MEDRAD® Mark 7 Arterion ?


Le système d'injection MEDRAD® Mark 7 Arterion comprend trois principaux composants : la tête d'injection, l'unité d’affichage et de commande, et l’alimentation. Ils sont montés avec diverses options.

  • Montage sur socle : le montage sur socle combine tous les composants d’injection requis au sein d'une unité mobile intégrée.
  • Montage sur table : cette option de montage positionne la tête d'injection sur la table patient, l'unité d’affichage et de commande dans la salle de commande et l’alimentation dans le local technique (électronique).
  • Montage à suspension plafonnière : la tête d'injection peut également être fixée sur un système à suspension plafonnière. Diverses versions permettent de s'adapter à la plupart des salles de radiologie.
  • Option d'affichage double MEDRAD® Mark 7 Arterion : cette option offre davantage de souplesse en permettant la programmation et la commande de l'injecteur depuis deux emplacements.

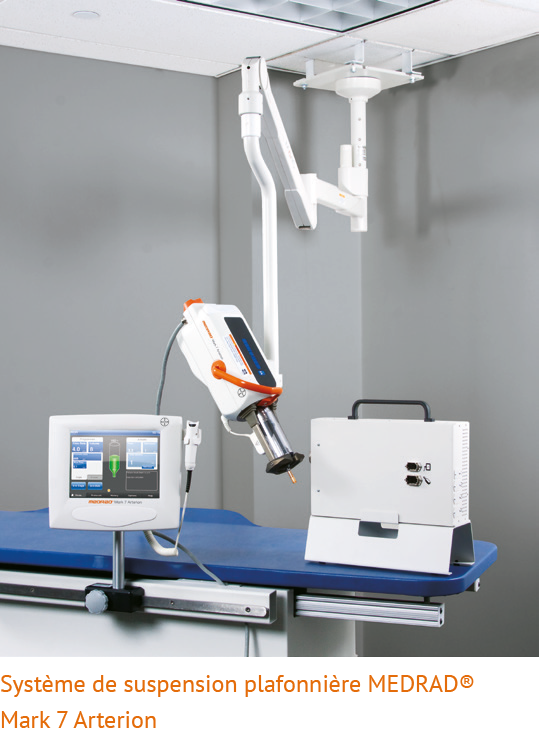

Système de suspension plafonnière MEDRAD® Mark 7 Arterion

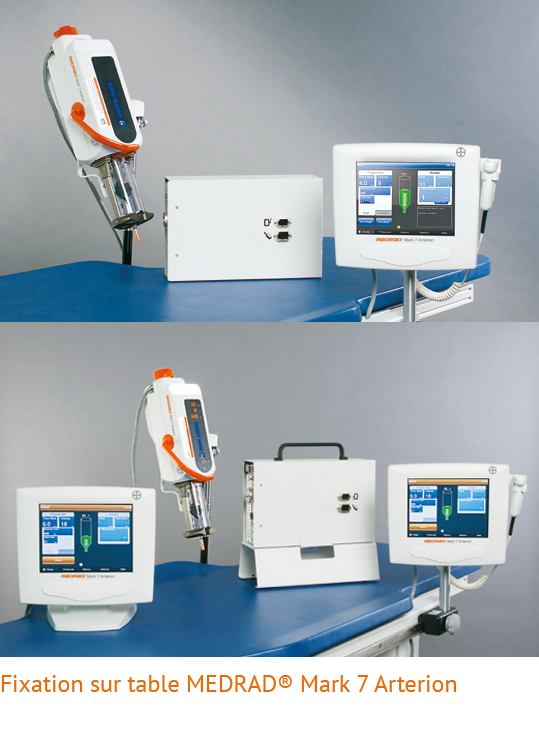

Fixation sur table MEDRAD® Mark 7 Arterion

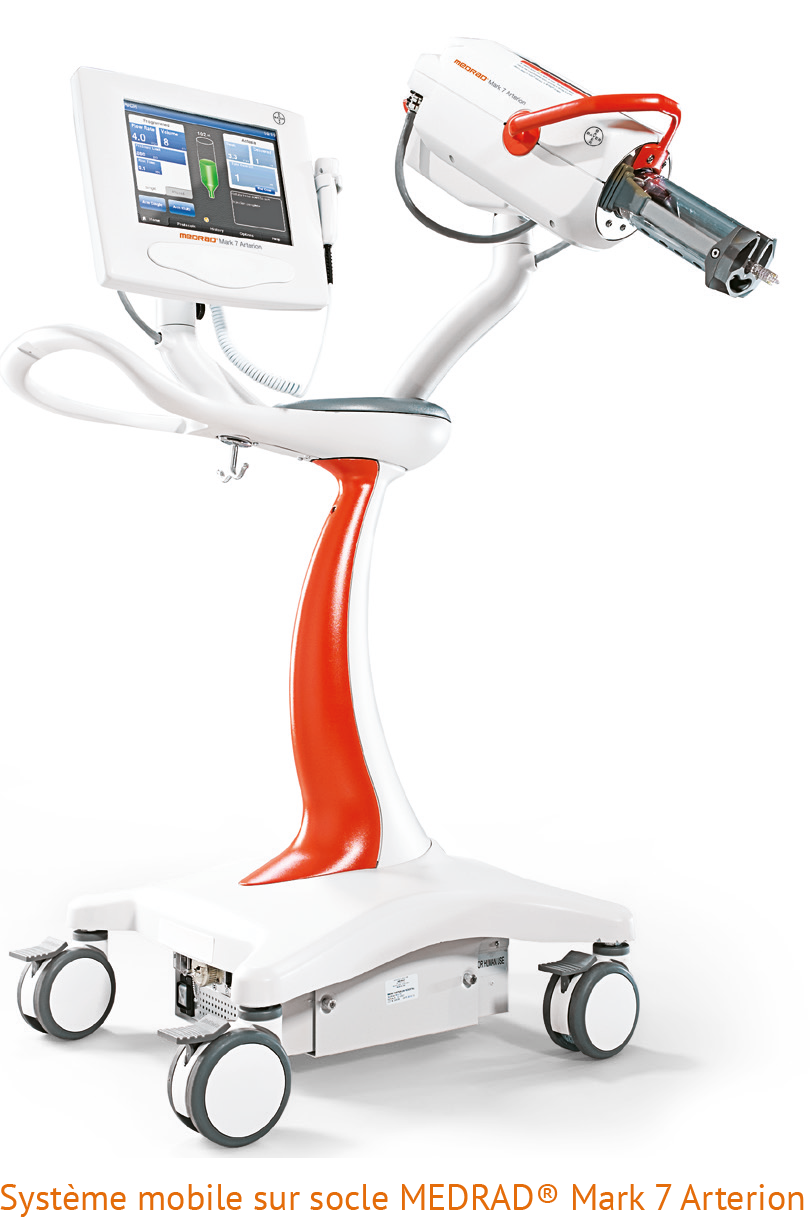

Système mobile sur socle MEDRAD® Mark 7 Arterion

Comment utiliser MEDRAD® Mark 7
Arterion ?

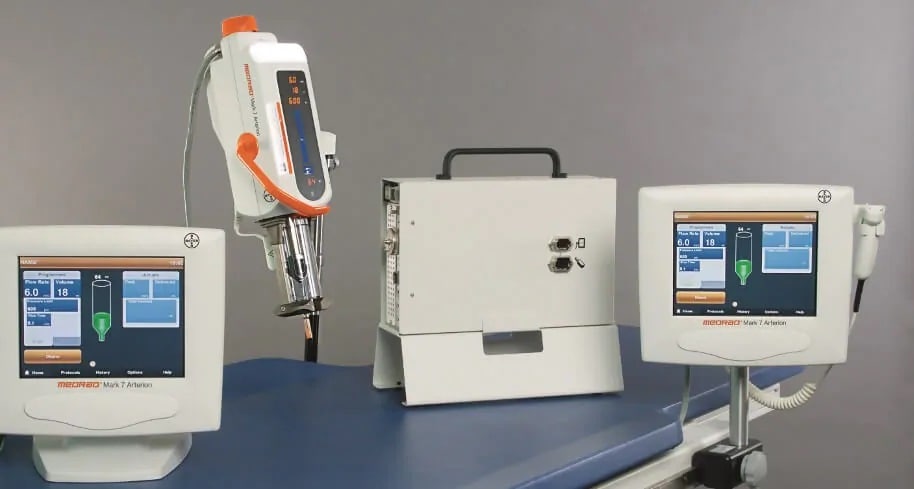

Le système est géré intuitivement depuis l’écran couleur tactile de l’unité d’affichage et de commande. Toutes les informations utiles sont affichées sur l’écran d’accueil où les paramètres d’injection peuvent être programmés ou modifiés. Sur l’écran des protocoles, jusqu’à 40 protocoles peuvent être sauvegardés, modifiés, supprimés ou sélectionnés. Un onglet d’historique permet de revoir les 50 dernières injections.1

069_Image-Highlight4_Mark7-032_ma01_2016-branding_ma01_isov2_reduziert
.
    Débit fixe 0,1 à 45 ml/s par incrément de 0,1 ml/s
    0,1 à 59,9 ml/s par incrément de 0,1 ml/m
    Débit variable 1 à 10 ml/s par incrément de 0,1 ml/s
    Phases d’injections Jusqu’à 4 phases avec des débits et des volumes différents lors d’une même injection en continu
    Volume 1 à 150 ml par incrément de 1 ml
    Limite de pression 100 à 1200 psi par incrément de 1 psi
    689 à 8273 kPa par incrément de 1 kPa
    Temps de montée 0 à 9,9 secondes par incrément de 0,1 s
    Retard 0 à 9,9 secondes par incrément de 0,1 s
    Temps de montée 0 à 99,9 secondes par increment de 0,1 s
    Vitesse de remplissage 1 à 20 ml/s par incrément de 1 ml/s
    Volume de remplissage 1 à 150 ml par incrément de 1 ml
    Volume de la seringue 150 ml
    Mémoire 40 protocoles
    Historique des injections en mémoire 50 injections
    Produit Référence
    MEDRAD® Mark 7 Arterion
    Système mobile sur socle ART-700-PEDL
    Fixation sur table ART-700-TABL
    Suspension plafonnière ART-700-OCS
    Option double écran ART-700-2DCU
    MEDRAD® VFlow®
    Option ART-700-VFL
    Contrôleur manuel, usage unique strict (25 par boute) VF-HC
    Seringue MEDRAD® Twist & Go et consommables
    Kit seringue, 150 ml TAG-150-SYR
    4 longueurs de tubulure haute pression (HPCT)
    coextrudée avec connecteur Twist & Go
    20’’ (50 cm) TAG-C50-HPCT
    30’’ (75 cm) TAG-C75-HPCT
    48’’ (120 cm) TAG-C120-HPCT
    60’’ (150 cm) TAG-C150-HPCT

    Documents à télécharger

    Restons en contact

    Vous avez des questions concernant MEDRAD® Mark 7 Arterion ou d’autres thèmes liés à la radiologie ? Vous souhaitez prendre rendez-vous avec nous ? Contactez-nous !

    .
      * Indicates required field
      If you are a US visitor, e.g. a US physician, a US patient or caregiver, click here
      Image CAPTCHA

      Ecrivez les lettres montrées sur cette image.

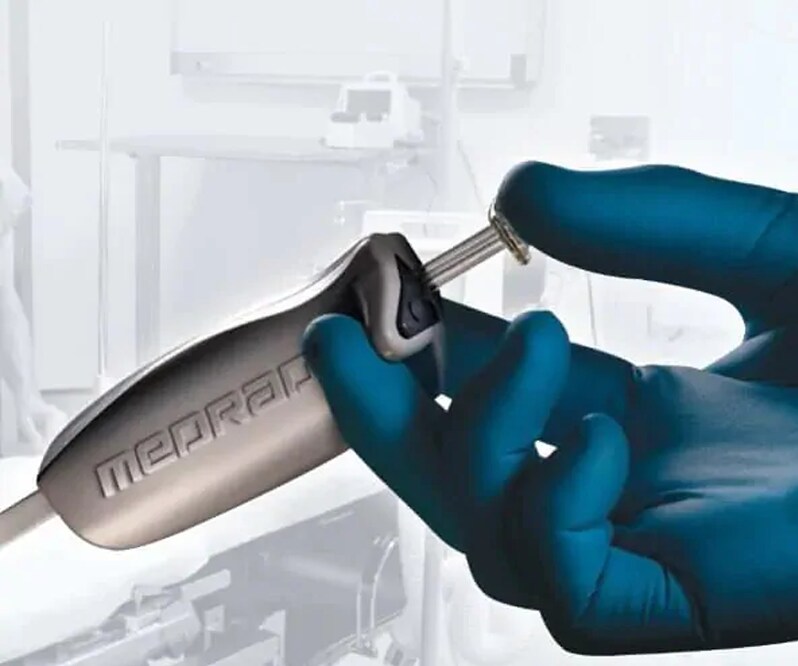

      MEDRAD® Avanta

      Avanta® est un dispositif médical de classe IIB. Pour plus d'informations, lire attentivement la notice d’utilisation. Dispositif médical non remboursé. Destination : Ce système est destiné spécifiquement à l’injection de produit de contraste et de solutions physiologiques courantes chez l'être humain lors d'examens angiographiques. Caractéristiques et performances : L'équipement ne doit être utilise que par du personnel médical qualifie, forme et expérimenté dans les domaines des procédures a ngiographiques. Fabricant : Bayer lnc.1 Bayer Drive, lndianola, PA 15051-0780 U.S. A. Distributeur : Bayer Healthcare S.A.S, 10 Place de Belgique, BP 103 - 92254 LA GARENNE COLOMBES CEDEX, France. Organisme Notificateur : CE2797. Date d'élaboration : Mars 2019.

      MEDRAD® Mark 7 Arterion

      Mark 7 Arterion® est un dispositif médical de classe IIB. Pour plus d'informations, lire attentivement la notice d’utilisation. Dispositif médical non remboursé. Destination : Ce système est destiné spécifiquement à l’injection de produit de contraste et de solutions physiologiques courantes chez l'être humain lors d'examens angiographiques. Caractéristiques et performances : L'équipement ne doit être utilise que par du personnel médical qualifié, formé et expérimenté dans les domaines des procédures angiographiques. Cet injecteur a été conçu pour fonctionner avec des seringues MEDRAD et l'utilisation d'autres seringues non autorisées peut entrainer la rupture ou une fuite. Fabricant : Bayer lnc. 1 Bayer Drive, lndianola, PA 150 51- 0780 U.S.A. Distributeur: Bayer Healthcare S.A.S, 10 Place de Belgique, BP 103 - 92254 LA GARENNE COLOMBES CEDEX, France. Organisme Notificateur : CE2797. Date d’élaboration : Mars 2019.

      Bibliographie

      1. Manuel d‘utilisation Mark 7 Arterion
